逻辑的院子 2025年 Jul 29日 14:19

1. 软件是否有修改？
2. 硬件是否有使用官方开发板测一下看看？

用BDU模组 然后 软件直接用的是demo 测的没做修改

leslieli 2025年 Jul 29日 13:20

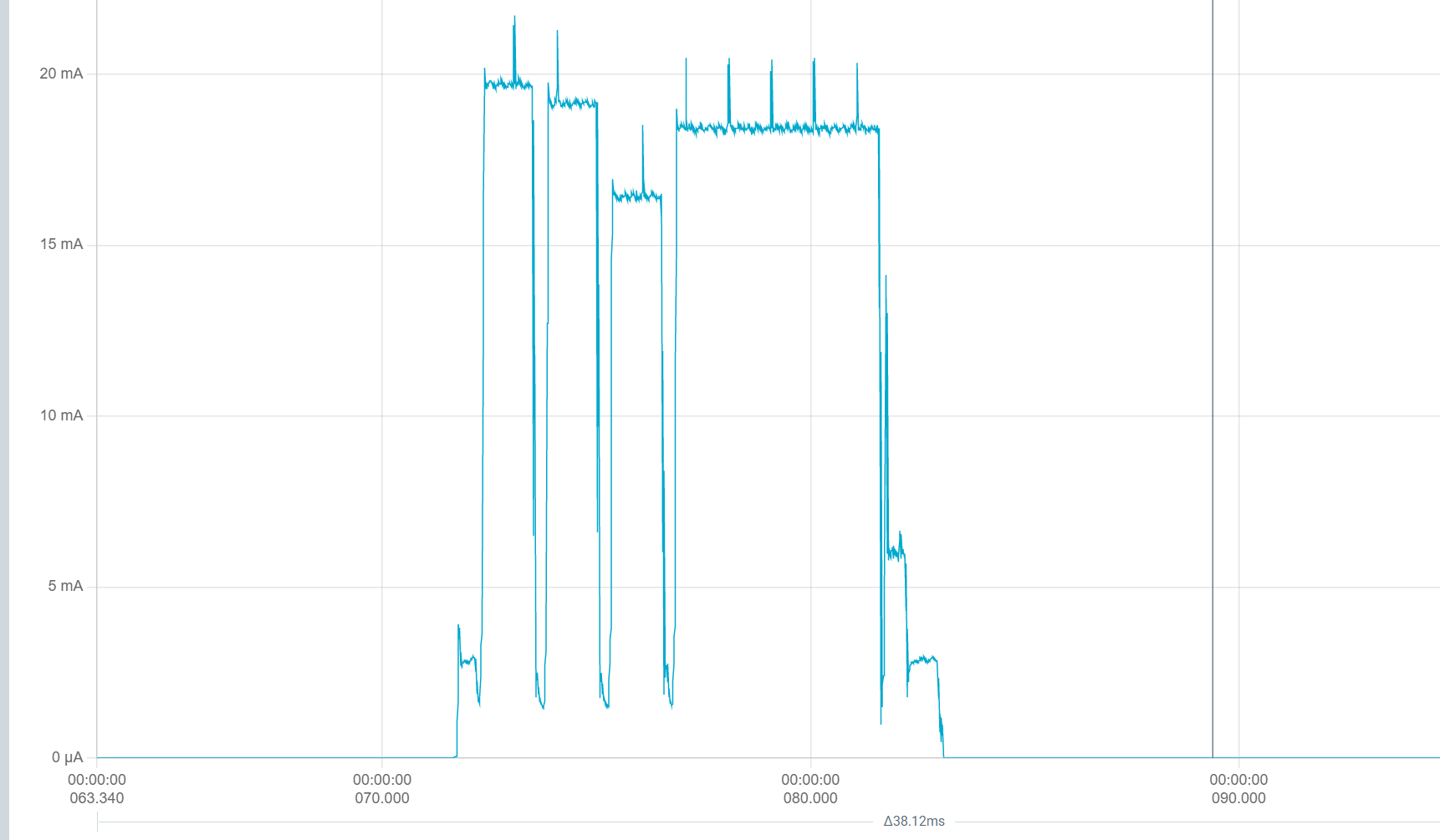

我看了下 扩展广播1000ms的功耗平均在150左右 跟你们之前测的对比了下看 好像是广播的时候 平均功耗过高 到20ma了 如图微信图片20250729132026_32.png 然后就是 发现休眠的时候会有几个小尖峰不知道是什么造成的微信图片20250729131707_31.png

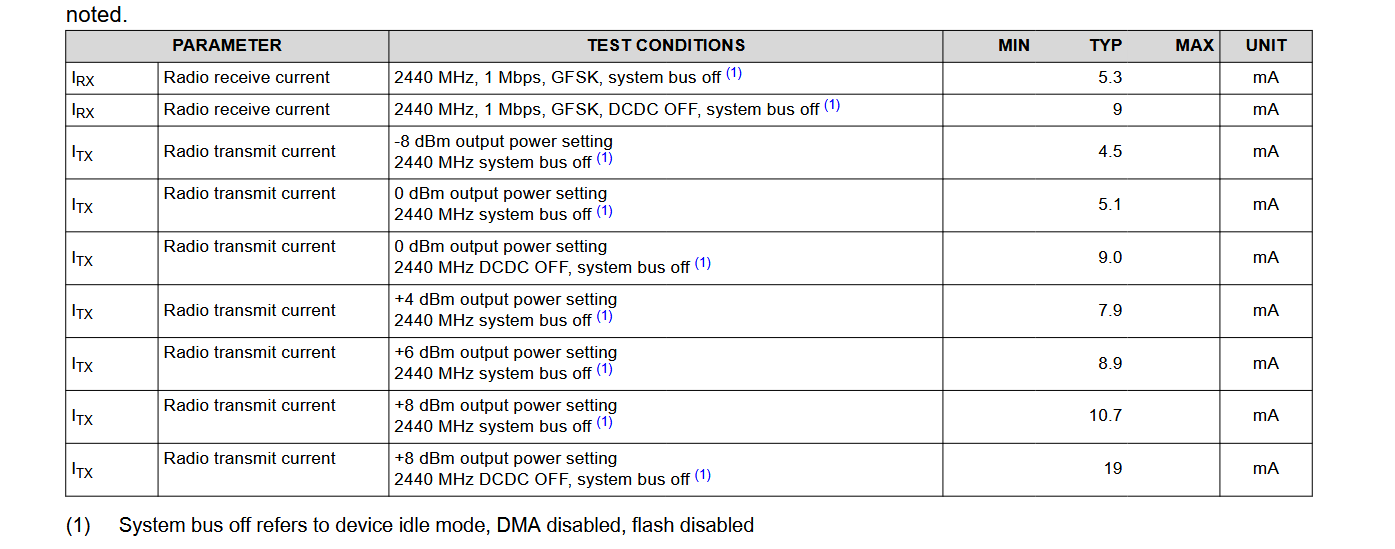

看了下好像切到dcdcoff的模式去了

我看了下 扩展广播1000ms的功耗平均在150左右 跟你们之前测的对比了下看 好像是广播的时候 平均功耗过高 到20ma了 如图

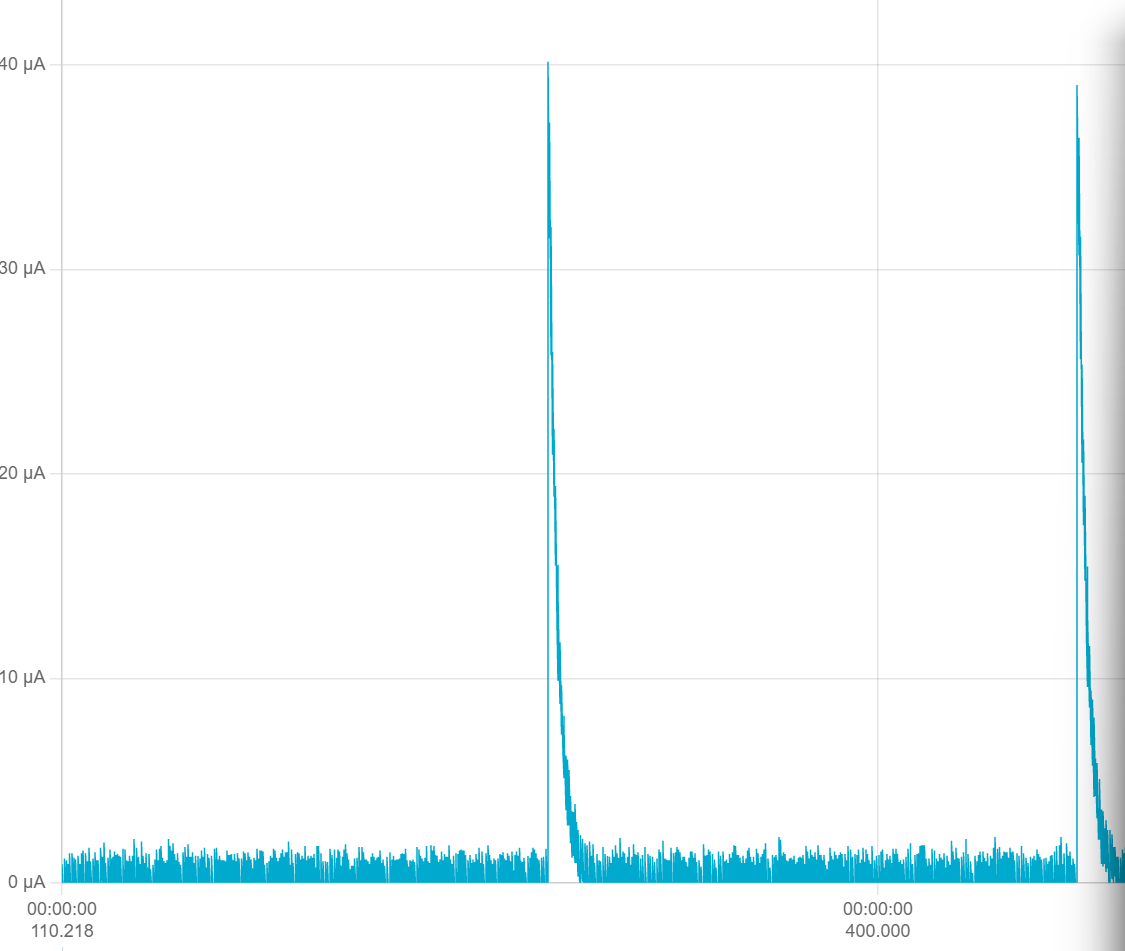

然后就是 发现休眠的时候会有几个小尖峰不知道是什么造成的

leslieli 2025年 Jul 23日 09:08

joey_nobug 2025年 Jul 23日 08:55

leslieli 2025年 Jul 23日 08:53

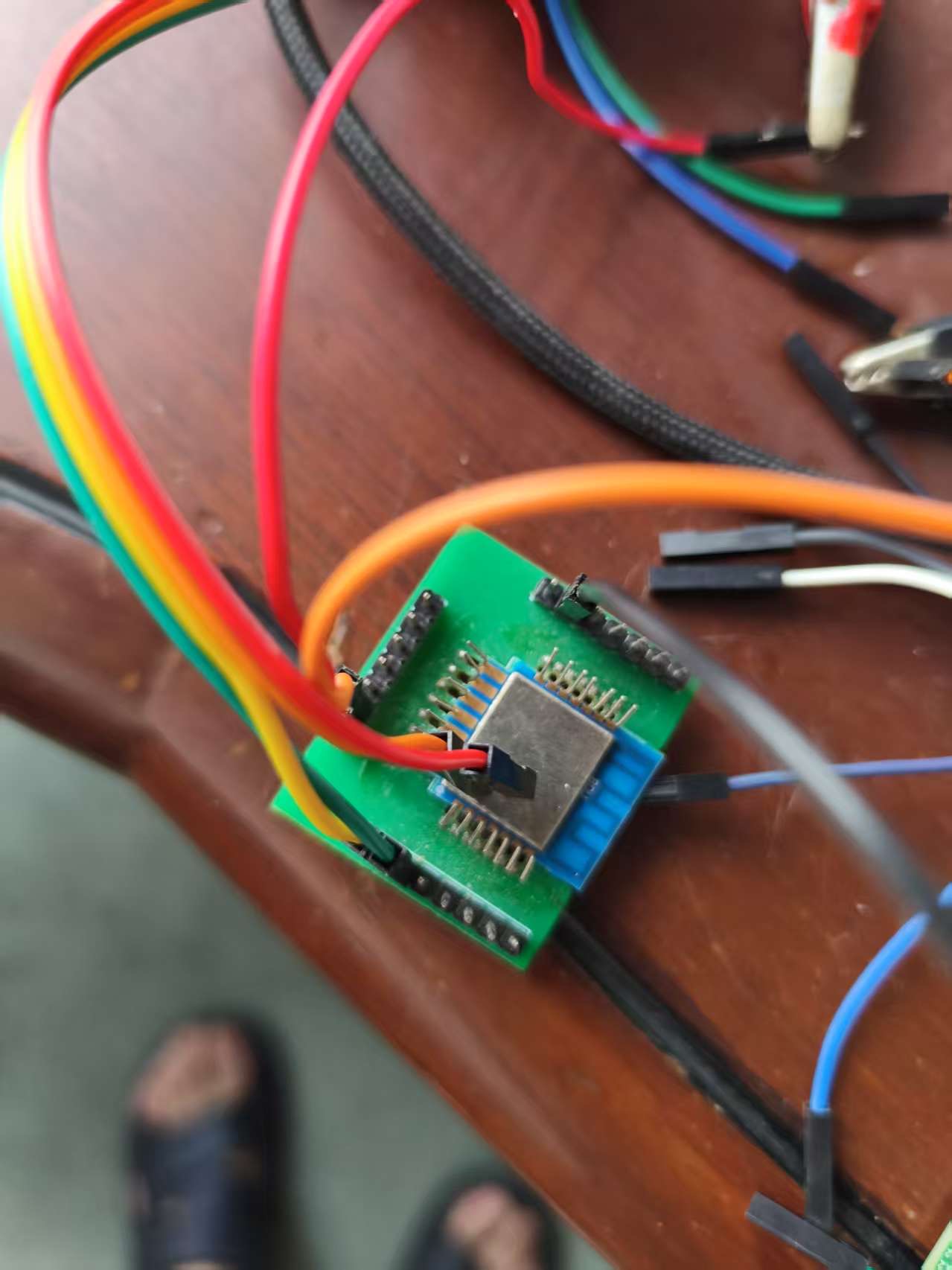

看一下 就3.3v gnd 和txrx 然后 右边黑色是io7烧录用的 我悬空的

串口线拔掉试下，串口引脚有可能会漏电流

拔掉一样的 漏的话也不会漏很大 现在基本上2ma的电流感觉就是mcu没有进休眠 只是射频部分关了

我不知道是不是跟我的固件有关系 你们那里有能成功进低功耗的demo hex么 我这里烧录下试试

joey_nobug 2025年 Jul 23日 08:55

leslieli 2025年 Jul 23日 08:53


逻辑的院子 2025年 Jul 22日 23:08

理论上不会出现这种情况，请拍个照片看一下（接线能看清楚）

看一下 就3.3v gnd 和txrx 然后 右边黑色是io7烧录用的 我悬空的

串口线拔掉试下，串口引脚有可能会漏电流

拔掉一样的 漏的话也不会漏很大 现在基本上2ma的电流感觉就是mcu没有进休眠 只是射频部分关了

逻辑的院子 2025年 Jul 22日 23:08

理论上不会出现这种情况，请拍个照片看一下（接线能看清楚）

看一下 就3.3v gnd 和txrx 然后 右边黑色是io7烧录用的 我悬空的

BDU 直接了 txrx 和 3.3v gnd 我直接用官方的开发版 去掉了 外设功耗也一样

直接编译sdk里面的cc2340demo 用logic上位机发送进入低功耗 电流平均2ma 感觉像是mcu没有休眠
