CC2340-烧录方法扩展知识

[逻辑的院子]

烧录方法

BLE-CC2340-烧录固件

串口烧录的触发引脚

关于 CC2340 芯片的串口烧录功能请参考：技术参考手册的 ROM Serial Bootloader 章节，在该文档中有提到串口烧录的时候可以自定义一个触发引脚。

我们提供的SDK已经预先提供了两种编译好的bootloader固件，分别定义了两种不同的触发引脚：

• mcuboot_trigger_DIO7
  • 默认的串口烧录触发引脚，低电平有效
  • 位于 \software\TuyaOS\vendor\cc2340_ble\sdk\bootloader 文件夹
• mcuboot_trigger_DIO1
  • 涂鸦底板使用的串口烧录触发引脚（同BDU-EVB的RTS，方便 Logic 上位机串口烧录），低电平有效
  • 位于 \software\TuyaOS\vendor\cc2340_ble\sdk\bootloader 文件夹

触发引脚的使用方式如下（以mcuboot_trigger_DIO7为例）：

• 将 DIO7 接到低电平，然后复位设备，使设备进入串口烧录模式。

如果需要自定义串口烧录的触发引脚，可以导入 bootloader 工程后修改相关配置，然后编译生成对应固件即可。

应用工程修改触发引脚

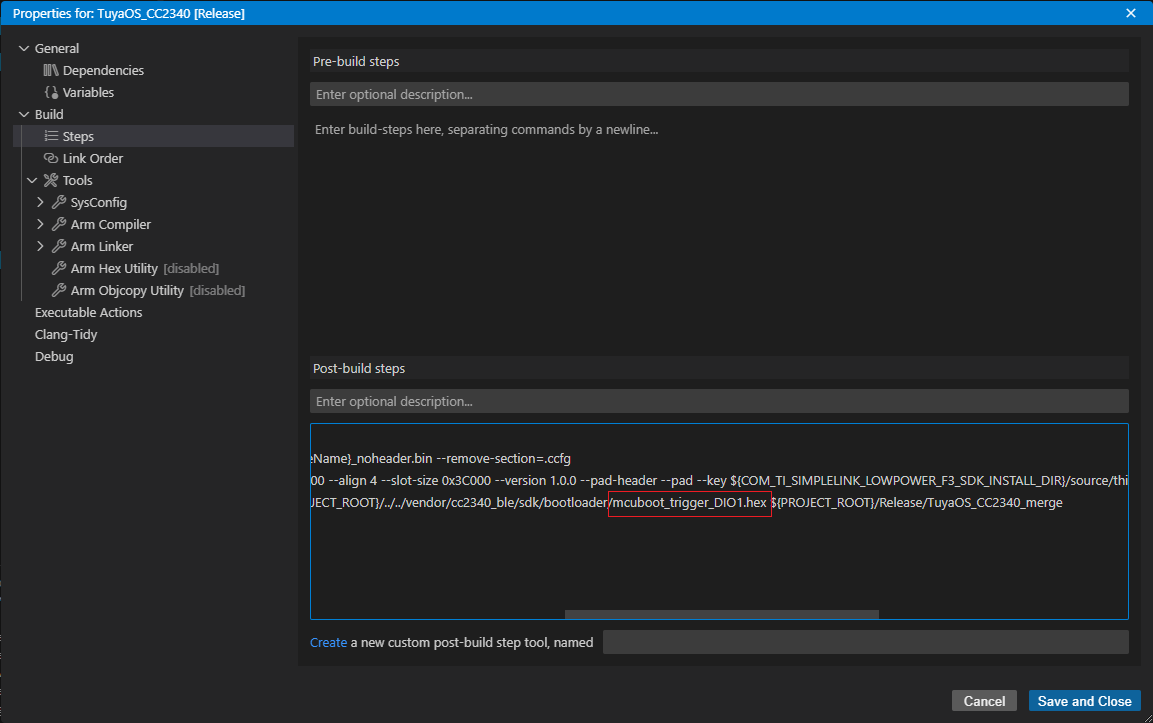

修改下图中所示的 bootloader 固件名称即可：

烧录涂鸦BDU-EVB

如果您手里有涂鸦CC2340的底板（BDU-EVB），就可以直接使用 Logic上位机 进行烧录（仅用于研发调试，严禁用于生产）。

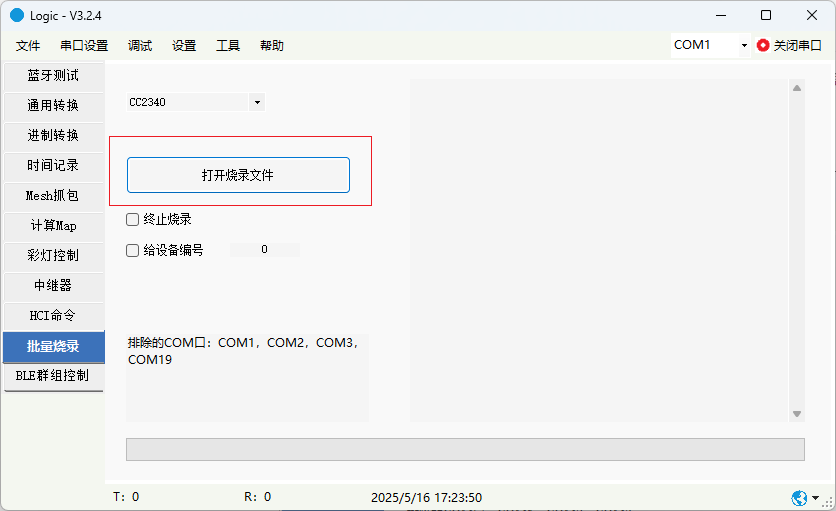

如下图所示，直接选择相应的烧录固件即可（波特率115200）：

注意事项

• 上位机支持批量烧录，会轮询电脑上的所有串口，所以如果电脑上存在其他不需要烧录的串口，请将串口号名称输入到下方（烧录一次后会自动保存）。

• 上位机可以自动烧录的原理：上位机通过操作串口的RTS（在BDU-EVB上对应CC2340的DIO1）使CC2340自动进入串口烧录模式。
